ちょっと、そこ！油入変圧器のサプライヤーとして、私はこれらの不良品の短絡インピーダンスについてよく質問されます。そこで、少し時間をかけて詳しく説明したいと思いました。
短絡インピーダンスとは正確には何ですか?
まず、短絡インピーダンスが実際に何を意味するのかを見てみましょう。簡単に言うと、油入変圧器の短絡インピーダンスは、二次巻線が短絡したときに変圧器が示すインピーダンスです。変圧器の定格電圧のパーセンテージとして測定されます。
私たちがインピーダンスについて話すとき、それは回路が交流の流れに対して与える抵抗について話しているのです。変圧器の場合、短絡インピーダンスは短絡条件下での変圧器の動作に影響を与えるため、非常に重要です。
短絡インピーダンスが重要なのはなぜですか?
短絡インピーダンスが重要である理由はいくつかあります。主なものの 1 つは保護です。電力システムで短絡が発生すると、大量の電流が流れる可能性があります。変圧器の短絡インピーダンスは、この電流を制限するのに役立ちます。短絡インピーダンスが高くなると、短絡時に流れる電流が少なくなり、システム内の変圧器やその他の機器を損傷から保護できます。
もう一つの理由は電圧調整です。短絡インピーダンスは、負荷が変化したときに変圧器の二次側の電圧がどのように変化するかに影響します。短絡インピーダンスが低いトランスは、電圧レギュレーションが優れています。つまり、負荷が変化しても出力電圧がより安定します。
短絡インピーダンスはどのように測定されますか?
油入変圧器の短絡インピーダンスの測定は、少し技術的なプロセスです。通常、二次巻線が短絡されている間に、変圧器の一次巻線に減電圧を印加することが必要になります。次に、巻線を流れる電流と印加電圧が測定されます。
これらの測定値から、オームの法則を使用して短絡インピーダンスを計算できます。結果は通常、変圧器の定格電圧のパーセンテージとして表されます。このパーセンテージ値により、変圧器が短絡電流をどの程度制限するかがわかります。
短絡インピーダンスに影響を与える要因
油入電源変圧器の短絡インピーダンスに影響を与える可能性のある要因がいくつかあります。主な要因の 1 つは変圧器の設計です。巻線の巻き数、導体のサイズ、磁気コアの材料はすべて、インピーダンスの決定に影響します。
変圧器の構造も重要です。たとえば、巻線の配置方法と巻線間の絶縁が短絡インピーダンスに影響を与える可能性があります。さらに、導体の抵抗は温度に依存するため、変圧器の動作温度によってインピーダンスがわずかに変化する可能性があります。
アプリケーションと考慮事項
アプリケーションに応じて、異なる短絡インピーダンス値が必要になる場合があります。短絡のリスクが高い産業用途では、機器を保護するためにより高い短絡インピーダンスを備えた変圧器が好まれることがよくあります。
一方、一部の敏感な電子機器など、電圧の安定性が重要な用途には、短絡インピーダンスが低い変圧器の方が適している場合があります。
油入電源変圧器を選択するときは、電源システムの特定の要件に関連して短絡インピーダンスを考慮することが重要です。よくわからない場合は、専門家に相談することをお勧めします。
当社の油入変圧器製品群

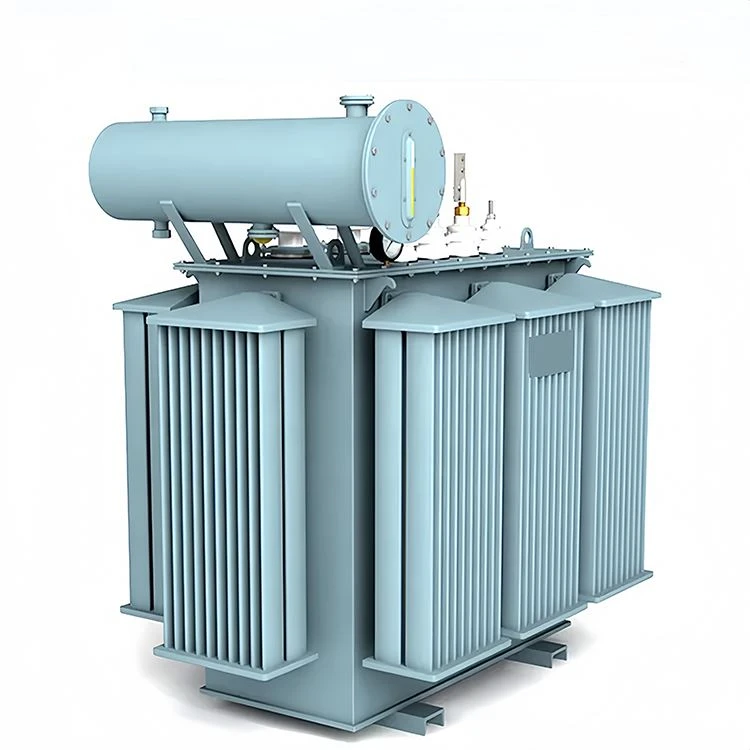

当社では、さまざまなニーズにお応えする油入変圧器を豊富に取り揃えております。我々は持っています油入柱上変圧器スペースが限られている屋外用途に最適です。これらの変圧器は、使用目的に応じた適切な短絡インピーダンス値を備え、信頼性が高く効率的になるように設計されています。
私たちも持っています油入制御変圧器、正確な電圧制御が必要な制御回路やその他のアプリケーションで使用されます。これらの変圧器は、慎重に設計された短絡インピーダンスのおかげで、良好な電圧レギュレーションが得られるように設計されています。
絶縁トランスをお探しなら、当社の油入単相絶縁変圧器素晴らしいオプションです。電気絶縁を提供し、機器を電気的干渉や短絡から保護します。
あなたのニーズについて話しましょう
新しい油入変圧器の市場に参入している場合でも、短絡インピーダンスについて質問がある場合でも、当社がお手伝いいたします。当社は、すべての電力システムが固有であることを理解しており、適切なソリューションを提供することに尽力しています。
当社の製品についてさらに詳しく知りたい場合、または特定の要件について話し合うことに興味がある場合は、お気軽にお問い合わせください。喜んでお客様とお話しさせていただき、お客様のニーズに最適な変圧器を見つけさせていただきます。
参考文献
- J. Arrillaga と NR Watson による電力システム
- トランスフォーマー: TA Lipo による理論、設計、および応用
